Где покупать комплектующие для водяного тёплого пола и как не ошибиться

Трубу для водяного контура чаще всего покупают в строительных гипермаркетах, специализированных магазинах сантехники или у официальных дилеров производителя, а выбирать её стоит по маркировке, а не по цвету оболочки. Для сверки диаметров и толщины стенок удобно открыть каталог на магазины оборудования для тёплого пола, где у каждой позиции обычно указаны наружный диаметр и толщина стенки. Для пола обычно берут трубу из сшитого полиэтилена PE-Xa или PE-Xb либо PE-RT, реже металлопластик.

Типичный наружный диаметр для пола составляет 16 мм или 20 мм, а у 16-миллиметровой трубы толщина стенки обычно 2,0 мм. Рабочее давление в бытовом контуре редко превышает 2–3 бар, при этом большинство полимерных труб для пола рассчитаны на 10 бар (маркировка PN10). Температура теплоносителя в полу обычно не поднимается выше 55 °C, так что запас по прочности у качественной трубы заметный.

Где купить трубу для водяного тёплого пола и на что смотреть в маркировке

Покупку трубы я обычно начинаю с проверки того, какой котёл и коллектор будут стоять в системе, потому что от этого зависит, какой диаметр и какой запас по давлению нужны. Сама труба должна подходить к фитингам и гильзам того же производителя, иначе соединение потом придётся переделывать.

Типы труб и их маркировка

PE-Xa сшивают пероксидным способом, у него выше гибкость, и он проще ложится по заданному радиусу. PE-Xb сшивают силаном, такая труба обычно дешевле, но требует аккуратнее обращаться с изгибами. Минимальный радиус изгиба для многих труб составляет около 5 наружных диаметров, точное значение смотрите в паспорте конкретной модели.

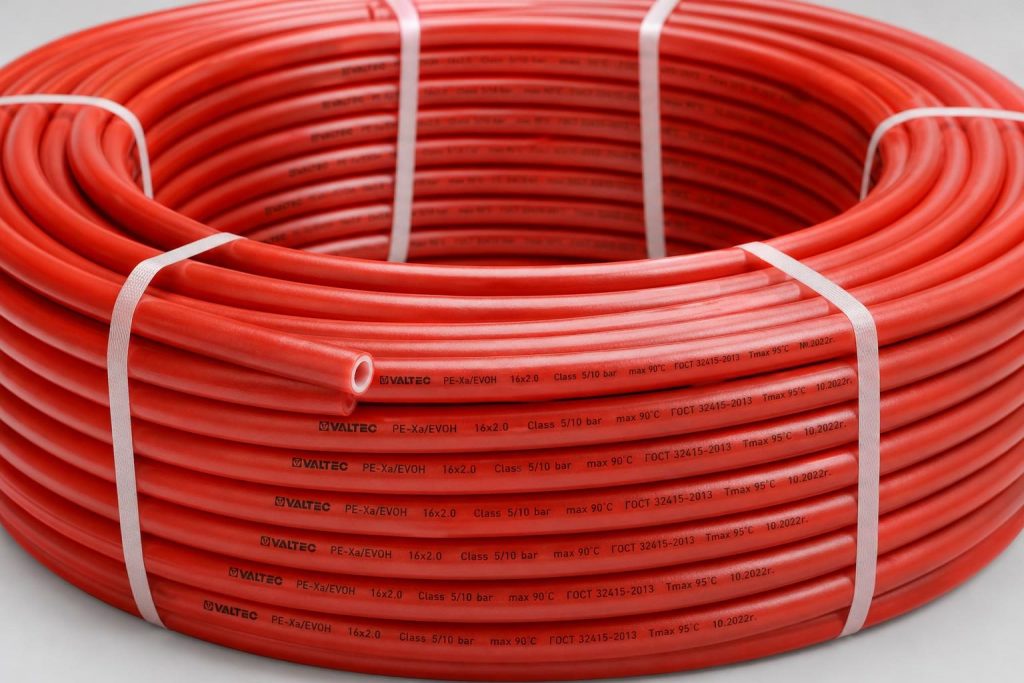

Надпись на трубе обычно выглядит так: PE-Xa 16?2,0 PN10. Первые буквы обозначают тип материала, цифры после них дают наружный диаметр и толщину стенки в миллиметрах, а PN10 указывает на рабочее давление до 10 бар. Рядом часто стоит номер стандарта и дата или номер партии, их стоит сверить с документами продавца.

Сертификаты и стандарты: как проверить

Для напольного отопления ключевой является норма DIN 4726. Она относится к трубам с кислородным диффузионным барьером, который защищает контур от проникновения кислорода и коррозии стальных элементов котла. Международный стандарт ISO 15875 описывает сшитый полиэтилен для отопления и водоснабжения, и ссылка на него тоже должна присутствовать в маркировке или документах.

Проверить подлинность можно в три шага. Во-первых, попросите декларацию соответствия ЕАЭС и сверьте её номер с данными на упаковке или бухте. Во-вторых, убедитесь, что номер стандарта указан в маркировке и совпадает с документом. В-третьих, замерьте толщину стенки штангенциркулем с точностью до 0,1 мм: у трубы 16 мм она должна быть близка к 2,0 мм, а заметно тоньше — повод отказаться от покупки.

Где купить трубу: магазины и онлайн-площадки

В строительных гипермаркетах выбор обычно шире, там можно сразу взять нужный диаметр, а бухты чаще встречаются по 100 или 200 м. В специализированных магазинах сантехники консультанты помогают подобрать фитинги под конкретную трубу и показывают маркировку вживую. Официальные сайты производителей полезны, чтобы уточнить модельный ряд и номера стандартов, а дилеры обычно указывают контакты для проверки подлинности.

Онлайн-площадки удобны для сравнения цен, но там легче наткнуться на подделку. Ориентировочно метр трубы 16?2,0 стоит от 60 до 150 ?, и цены в разных магазинах заметно различаются. Если позиция заметно дешевле остальных, проверьте продавца, наличие маркировки на каждом метре и готовность выдать декларацию соответствия.

Как выбрать коллекторную группу и где её приобрести

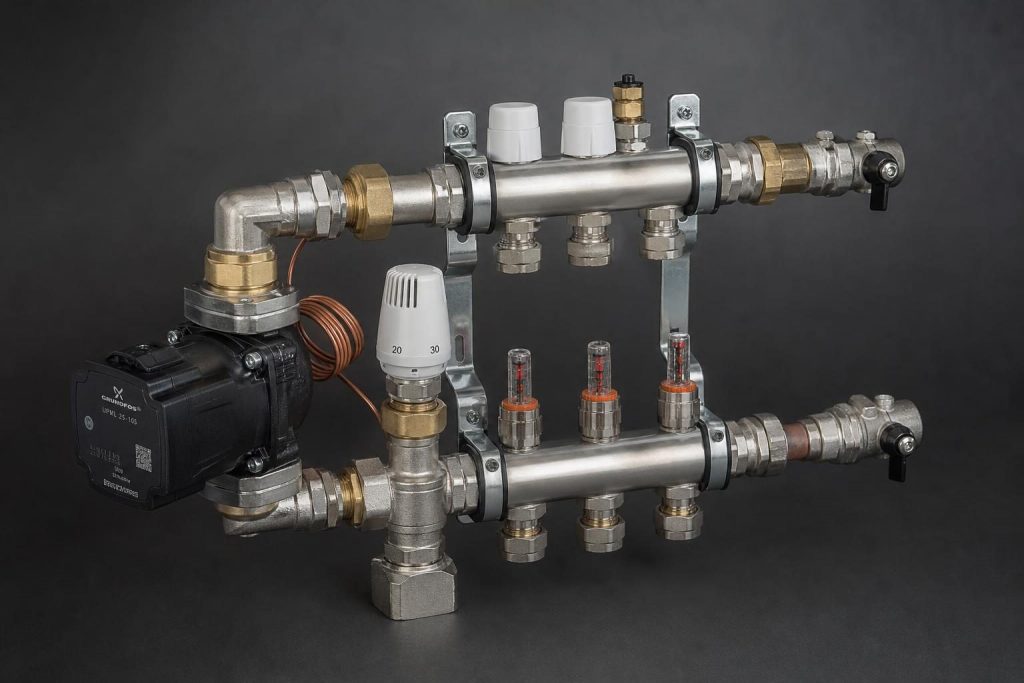

Коллектор — это сердце водяного контура: через него теплоноситель распределяется по петлям, поэтому от его материала, числа выходов и качества запорной арматуры зависит, насколько ровно прогреется пол. Большинство бытовых коллекторов выпускают из латуни или нержавеющей стали, и выбор между ними стоит делать не по внешнему виду, а по условиям работы системы и бюджету.

Латунный коллектор дешевле и привычнее для монтажников, его легко подрезать и подогнуть под нужную высоту. Нержавеющая сталь стоит заметно дороже, зато устойчивее к коррозии, если в теплоносителе есть примеси или система работает с перерывами. Для квартиры с закрытым контуром и качественным антикоррозийным составом обычно хватает латуни, а в частном доме с периодическими остановками отопления нержавейка оправдывает переплату.

Число отводов и диаметр входа проверяют в первую очередь. Вход чаще всего делают 1 дюйм (25 мм) или 3/4 дюйма (20 мм), а выходы на контуры обычно 3/4 дюйма под евроконус. Если на входе стоит фитинг другого диаметра, потребуется переходник, и каждое лишнее соединение добавляет место для протечки, поэтому лучше подобрать коллектор под диаметр подводящей магистрали сразу.

Расходомеры показывают, сколько литров в минуту проходит через каждый контур. Обычно шкала рассчитана на диапазон от 0 до 4 л/мин, и этого хватает для петель длиной до 100 м. Термоприводы закрывают и открывают отдельные контуры по команде термостата, а балансировочные вентили позволяют выровнять расход, когда дальние петли получают меньше теплоносителя, чем ближние.

Сколько контуров нужно под площадь помещения

Число контуров считают исходя из площади комнаты и шага укладки трубы. Для жилых помещений шаг обычно составляет 150–300 мм, а одна петля из трубы 16 мм перекрывает примерно 10–15 м? пола при длине не больше 100 м. Формула выглядит так: количество контуров = площадь помещения (м?) ? площадь одного контура (м?), результат округляют вверх. Пример: комната 24 м? при контуре 12 м? даёт 24 ? 12 = 2 контура, значит коллектору нужно минимум два выхода, а лучше взять на один больше про запас.

Если контуры разбивают по комнатам, каждую зону стоит считать отдельно и не объединять в одну петлю через весь дом. Длинная петля хуже прогревается в конце, а перепад температуры по полу заметен на ощупь уже при разнице в 3–4 °C между началом и концом контура.

Где лучше брать коллектор, чтобы получить гарантию

Коллекторы продают в сантехнических магазинах, у дилеров производителей и на крупных маркетплейсах. Для гарантии и запасных частей выгоднее обращаться к официальным поставщикам: там обычно можно получить сервисный комплект, термоголовки и ключи к расходомерам без долгого ожидания. При поиске оборудования можно дополнительно ознакомиться с информацией на https://normometr.ru/, сравнивая доступные предложения с требованиями своей системы отопления. Перед покупкой спросите продавца о гарантийном сроке, который должен быть указан в паспорте изделия, и проверьте комплектацию, присоединительные размеры и наличие крепежа. Особое внимание стоит уделить совместимости коллектора с выбранными фитингами, расходомерами и регулирующей арматурой.

Смесительный узел и насос: где купить и как подобрать мощность

Смесительный узел отвечает за то, с какой температурой теплоноситель попадает в петли пола. Котёл греет воду до 70–80 °C, а в полу её нужно держать на уровне не выше 55 °C, поэтому между котлом и коллектором ставят узел, который подмешивает обратку и снижает температуру. Выбор конструкции определяет, насколько точно система держит нужный режим и во сколько обойдётся установка.

Самый простой вариант — узел с термостатическим клапаном. Он работает без электричества: капсула внутри клапана расширяется при нагреве и приоткрывает обратный поток. Такой узел дешевле и проще в монтаже, но регулирует температуру грубо, поэтому его ставят в небольших контурах до 30–40 м? с умеренными тепловыми потерями.

Узел с трёхходовым клапаном и электроприводом точнее. Привод получает сигнал от датчика температуры подачи и поворачивает клапан на нужную долю, обычно с ходом около 90 градусов. Для таких узлов нужна розетка и совместимость с терморегулятором. Комплект с электроприводом и насосом в продаже встречается примерно от 9 000 до 18 000 ? (ориентировочно), в зависимости от бренда и ширины коллектора.

Узел с подмесом по погодозависимому регулятору подходит для больших домов и систем, где нагрузка сильно меняется за сутки. Контроллер считывает температуру улицы и рассчитывает температуру подачи по заданной кривой. Цена такого решения выше, ориентировочно от 25 000 ?, зато регулятор сам подстраивается под погоду и часто оправдывает себя на площади от 150 м?.

Циркуляционный насос подбирают по двум величинам: тепловой нагрузке контура и перепаду давления. Тепловую нагрузку берут из теплопотерь помещения, а расход теплоносителя считают по формуле G = Q ? (c ? ?T), где G — расход в кг/с, Q — тепловая мощность в Вт, c — теплоёмкость воды около 4190 Дж/(кг·°C), ?T — разница температур подачи и обратки, обычно 5–10 °C. Пример: контур мощностью 2000 Вт при ?T = 5 °C даёт G = 2000 ? (4190 ? 5) ? 0,095 кг/с, то есть около 340 л/ч.

Перепад давления в контуре складывается из потерь в трубе, коллекторе и смесительном узле. Для одного контура из трубы 16 мм длиной 80–100 м потери обычно составляют 0,2–0,4 бар, и этого хватает, чтобы выбрать насос с напором 3–4 м вод. ст. при расходе 300–500 л/ч. Точные значения указаны на кривой производительности в паспорте конкретной модели, и именно по ней стоит сверять расход и напор, а не по максимальной цифре на коробке.

Магазины, где есть техническая поддержка при подборе, — это специализированные отделы сантехники и отопления, а также официальные дилеры производителей. Там обычно можно попросить расчёт по площади и теплопотерям, а продавцы сверяют кривую насоса с коллектором. Онлайн-площадки дают дешевле позиции, но подбор по расходу и напору придётся делать самостоятельно, поэтому перед заказом стоит уточнить у продавца диаметр подключения, то есть обычно 1 дюйм или 3/4 дюйма, и напряжение питания насоса 230 В.

Диаграмма ниже показывает ориентировочный диапазон цен на смесительные узлы по трём типам, которые упомянуты выше.

Теплоизоляция, демпферная лента и крепёж: что покупать вместе с трубой

Труба сама по себе тепло почти не удерживает, поэтому часть энергии обязательно уйдёт вниз, в перекрытие или грунт. Чтобы этого не происходило, под стяжкой укладывают теплоизоляционный слой, и на него покупают не только плиты, но и набор мелочей, без которых система работает хуже или вовсе не монтируется аккуратно. Ниже перечислено, что обычно берут вместе с трубой и на что смотреть при выборе.

Основа теплоизоляции — плиты из экструдированного пенополистирола (XPS) или полиизоцианурата (PIR). Для квартир на первом этаже над подвалом или неотапливаемым помещением берут плиты плотностью 35–45 кг/м?, а на промежуточных этажах, где снизу отапливаемая квартира, хватает плит плотностью 25–35 кг/м?. Прочность на сжатие у XPS обычно указывают в паспорте как 200–300 кПа, и это значение важно, если по полу будут ходить с тяжёлой мебелью или двигать шкафы, а также для стяжки с толщиной 50–70 мм.

Минимальную толщину изоляции выбирают по расположению помещения. Для первого этажа над землёй или подвалом обычно нужно 50 мм плит, а при очень холодном основании толщину увеличивают до 80–100 мм. Для второго и выше этажей, где снизу жилое помещение, достаточно 20–30 мм, потому что потери вниз в этом случае заметно меньше. Точные значения сопротивления теплопередаче зависят от конкретного материала и региона, поэтому сверяйтесь с характеристиками плиты в паспорте производителя.

Демпферная лента — это полоса вспененного полиэтилена шириной 150–200 мм и толщиной 5–10 мм, которую приклеивают по периметру комнаты и вокруг колонн. Она гасит расширение стяжки при нагреве и не даёт ей давить на стены. Лента должна доходить до верха стяжки, а лишнюю часть срезают после заливки. Без неё трещины у стен появляются заметно чаще, особенно в больших помещениях.

Фольгированная подложка или отражающая плёнка ставится между изоляцией и трубой. Она направляет тепло вверх, в помещение, а не вниз. Обычно её выбирают с фольгой толщиной от 0,05 мм и укладывают внахлёст 50–100 мм с проклейкой скотчем. Если под плитой уже есть гидроизоляция, отдельная плёнка нужна только для отражения, и это лучше уточнить у продавца.

Пластиковые фиксаторы и крепёж для трубы выбирают по диаметру. Для трубы 16 мм берут клипсы с шагом 150–300 мм, а для 20 мм — рассчитанные именно на этот диаметр, иначе труба будет проваливаться или наоборот пережата. Шаг крепления задаёт и проектный шаг укладки, поэтому фиксаторы стоит покупать с запасом около 10–15 %.

Гофротруба нужна, чтобы вывести трубу из стяжки в местах перехода к коллектору или через стену. Внутренний диаметр гофры делают минимум на 4–6 мм больше наружного диаметра трубы, иначе протянуть её без повреждения не получится. Концы гофры выводят в коллекторный шкаф и герметизируют от попадания раствора.

Монтажная пена и герметик нужны для заделки проходов в перекрытии и примыканий изоляции к стенам. Выбирают пену с пометкой «для швов» и температурным диапазоном не уже ?40…+80 °C, а объём баллона берут 750 мл на 5–7 проёмов среднего размера. Перед заливкой стяжки пену выдерживают несколько часов, иначе она может выделять вещества при контакте с влажным раствором.

Терморегуляторы, датчики и автоматика: где купить и как не переплатить

Терморегулятор решает, когда котёл и насос включаются и с какой температурой пол будет держать комнату. Без него даже правильно собранный контур работает по принципу «горит всегда», а это и лишний расход газа или электричества, и неровный прогрев. Выбирать автоматику стоит после того, как понятно, какой узел стоит перед полом, потому что термостат управляет либо клапаном с приводом, либо насосом, либо котлом, и подключение у них разное.

Механические термостаты обычно представляют собой капиллярный датчик и ручку с делениями, без экрана и программ. Они дешевле, не требуют питания и работают понятно, но точность у них невысокая, и разница между заданной и фактической температурой нередко достигает 1–2 °C. Электронные модели показывают цифровой экран, измеряют температуру с шагом 0,5 или 1 °C и умеют включаться по расписанию. Для пола с инерционной стяжкой такая точность заметно полезнее, чем кажется в магазине.

Проводные термостаты соединяют с котлом или приводом кабелем, обычно двухжильным сечением 0,75–1,5 мм?. Их проще установить на стене, куда уже подведён кабель, и они не теряют связь. Беспроводные модели работают по радиоканалу на частоте 868 МГц, а дальность в здании с бетонными перекрытиями обычно составляет 20–30 м до приёмника. Батарейки в приёмнике хватает примерно на год или два, поэтому заранее сверяйте тип элементов питания в паспорте.

Датчик пола ставят в гофрированную гильзу внутри стяжки, рядом с петлёй трубы, но не на саму трубу. Он нужен, чтобы ограничить температуру поверхности, которая по гигиеническим рекомендациям для жилых помещений не должна превышать 26–28 °C. Датчик воздуха показывает температуру в комнате и отвечает за комфорт. Самая надёжная схема — управлять по воздуху, а датчик пола использовать только как предохранитель, иначе система будет реагировать слишком медленно.

Совместимость проверяют по трём точкам. Первая — напряжение и тип выхода: термостат с релейным выходом на 230 В не подойдёт к приводу, рассчитанному на 24 В. Вторая — тип привода клапана, так как сервоприводы обычно работают на 230 В или 24 В и поворачивают шток на 90 градусов. Третья — коллектор: если на нём уже стоят термоголовки, их марка должна подходить к резьбе M30?1,5, которая встречается у большинства европейских моделей.

Недельное программирование позволяет задать разные температуры на будни и выходные, например 22 °C днём и 18 °C ночью. Экономия на таком режиме зависит от теплопотерь дома и не выражается одной цифрой, поэтому смотрите на возможность задать минимум четыре переключения в сутки. Защита от перегрева пола отключает подачу, если датчик пола показывает выше заданного предела, обычно 35 °C. Ещё полезна функция защиты от замерзания, которая поддерживает плюсовую температуру при отъезде, обычно около 5 °C.

Купить автоматику можно в специализированных магазинах отопления, у официальных дилеров производителя и на крупных маркетплейсах. Электронные комплекты с проводным датчиком и приводом обычно стоят от 4 000 до 12 000 ?, механические термоголовки от 600 до 1 500 ? за штуку (ориентировочно). В магазине стоит проверить, что в комплекте есть инструкция на русском языке, а в гарантийном талоне указан срок и адрес сервиса. Гарантия на электронику обычно составляет 2 года, но точный срок сверяйте с документами конкретного продавца.

Комплект или поштучная покупка: что выгоднее и как составить список

Готовый комплект «под ключ» обычно включает коллектор, смесительный узел с насосом, терморегулятор и набор фитингов, а поштучная покупка позволяет собрать ту же схему из позиций разных брендов. Разница в цене заметна: комплект на 30 м? чаще стоит от 25 000 до 45 000 ?, а сборка из отдельных компонентов той же площади обходится примерно от 20 000 до 40 000 ? (ориентировочно). Экономия при этом получается небольшой, зато комплект сильно снижает риск, что детали не подойдут друг к другу по диаметрам и резьбе.

На площадь 60 м? готовый набор обычно выходит от 40 000 до 70 000 ?, а при 100 м? цена поднимается до 65 000–110 000 ? (ориентировочно). Чем больше площадь, тем чаще выгоднее покупать отдельно: коллектор на 8–12 выходов и насос подбирают под конкретные контуры, а стандартный комплект часто содержит узел с запасом по мощности, за который приходится переплачивать. Для квартиры до 30 м? с одним контуром комплект оправдан почти всегда, потому что у него одна накладная и один гарантийный документ.

Поштучная покупка выгодна, если у вас уже есть проект или хотя бы схема с числом контуров, и вы понимаете, какой узел ставите. Тогда можно взять коллектор у одного производителя, а автоматику у другого, если совместимость по напряжению и резьбе проверена. Минус такой схемы в том, что ответственность за совместимость лежит на вас, и при выявлении ошибки гарантия продавца может не покрыть перенос детали на другой узел.

Спецификацию удобнее составлять по порядку, двигаясь от котла к контурам. Сначала запишите площадь каждого помещения и число петель по формуле из раздела про коллектор, затем длину трубы на контур с запасом 5–10 %. Далее укажите диаметр подводящей магистрали, тип смесительного узла и мощность насоса, после чего выберите терморегулятор и датчики. В конце добавьте изоляцию, демпферную ленту, фиксаторы, гофру и монтажную пену, закладывая по каждой позиции небольшой запас.

Перед оплатой проверьте чек-лист: совпадают ли диаметры входа и выхода коллектора с узлом, подходит ли напряжение привода к терморегулятору, достаточно ли выходов на коллекторе с учётом числа контуров, указана ли в документах марка и срок гарантии. Убедитесь, что в накладной прописаны артикулы и количество метров трубы, а не только слово «труба». Сохраните чек и паспорта изделий, потому что без них сервисный центр обычно не примет технику на гарантийный ремонт.

Частые ошибки при покупке комплектующих и как их избежать

Первая и самая дорогая ошибка связана с метражом трубы. Покупатели часто считают длину петель по чертежу в одну линию, забывая про подрезку концов, углы у стен и подводку к коллектору. Надёжнее прибавить к расчётной длине 5–10 %, как уже говорилось в спецификации, и покупать бухту целиком, а не дробить закупку в два приёма. Заметить проблему можно до оплаты: сложите длины всех контуров, добавьте подводки от коллектора до самой дальней петли и сравните итог с количеством метров в накладной. Если товар уже дома и метров не хватает, для стыков используют обжимные или гильзовые фитинги одного бренда с трубой, но каждое дополнительное соединение добавляет точку возможной протечки, поэтому лучше сразу докупить целую бухту той же партии, чтобы не смешивать оттенки и маркировку.

Вторая ошибка касается фитингов. Резьба и диаметр обжимного кольца у разных производителей могут не совпадать даже при одинаковом номинале 16 мм, и с трубой одного бренда фитинг другого может либо не сесть, либо потечь под давлением. Проверить это просто: попросите продавца показать фитинг, рассчитанный на вашу трубу, и вставьте отрезок трубы до упора. Если зазор ощутим или гильза садится с усилием, это повод отказаться от покупки. Если пара уже куплена и не сходится, большинство магазинов принимают обмен только на нераспечатанные позиции, поэтому не вскрывайте упаковку до сверки.

Третья ошибка — экономия на изоляции и насосе. Тонкий слой плит или дешёвый насос с завышенным напором на первый взгляд сокращает смету, но в полу с недостаточной изоляцией тепло уходит вниз, а насос, работающий на высоких оборотах при малом расходе, шумит и быстрее изнашивается. Ориентируйтесь на толщину изоляции, описанную выше, и на кривую насоса из паспорта, а не на цену. Если бюджет ограничен, лучше сократить число контуров на второстепенных помещениях, чем урезать изоляцию под отапливаемым пространством.

Четвёртая ошибка — покупка без проекта и расчёта контуров. Когда список составлен «на глаз», коллектор оказывается на два выхода меньше, чем нужно, а насос не тянет дальние петли. Перед заказом нанесите на план комнаты трассу каждого контура и посчитайте его длину и площадь. Если проект не нужен по объёму работ, хотя бы схема с числом петель и диаметрами сильно снизит риск переделок.

Пятая ошибка касается документов. Без чека, накладной с артикулами и паспортов изделий сложно доказать, что деталь куплена именно здесь, а гарантийный срок, который у электроники обычно составляет 2 года, без подтверждения покупки не применяется. Сразу после покупки сфотографируйте этикетки с маркировкой трубы и коллектора, сохраните паспорта и отметьте дату в договоре. Если документы потеряны, обратитесь к продавцу с номером заказа: многие магазины восстанавливают накладную по нему.

Часто задаваемые вопросы

Выводы

Покупка комплектующих для водяного тёплого пола складывается из нескольких решений, и каждое из них влияет на следующее: от маркировки трубы и диаметра коллектора до мощности насоса и совместимости автоматики. Начинайте с труб и проверки документов, затем подбирайте узлы под число контуров, а изоляцию и терморегулятор ставьте в список сразу, а не на последний этап. Перед оплатой сверьте артикулы, метраж, напряжение привода и наличие гарантийного талона. Если что-то остаётся неясным, попросите продавца показать фитинг или коллектор вживую и сравните его с паспортом изделия. Спокойный и последовательный подход экономит и время, и деньги, а собранный по такому списку контур будет работать ровно и без переделок. Теперь можно переходить к составлению спецификации и выбирать первую позицию в корзину.

Об авторе

Руслан Никитин — инженер по системам отопления

Руслан занимается проектированием и монтажом водяных систем обогрева в квартирах и небольших домах. В работе он часто сталкивается с тем, как выбор одной детали влияет на всю схему: от диаметра трубы до мощности насоса и совместимости терморегулятора. Большую часть времени он проводит на объектах, где проверяет маркировку на бухтах, сверяет присоединительные размеры коллекторов и помогает заказчикам составлять спецификацию до покупки. Считает, что аккуратная сверка документов перед оплатой экономит больше денег, чем любая скидка.

• Проектирование контуров водяного тёплого пола для квартир и частных домов
• Подбор коллекторных групп, смесительных узлов и циркуляционных насосов
• Составление спецификаций и проверка совместимости комплектующих разных производителей

Дисклеймер: рекомендации в статье носят ознакомительный характер, а точные параметры каждой модели нужно сверять с паспортом производителя и при необходимости с профильным специалистом.
